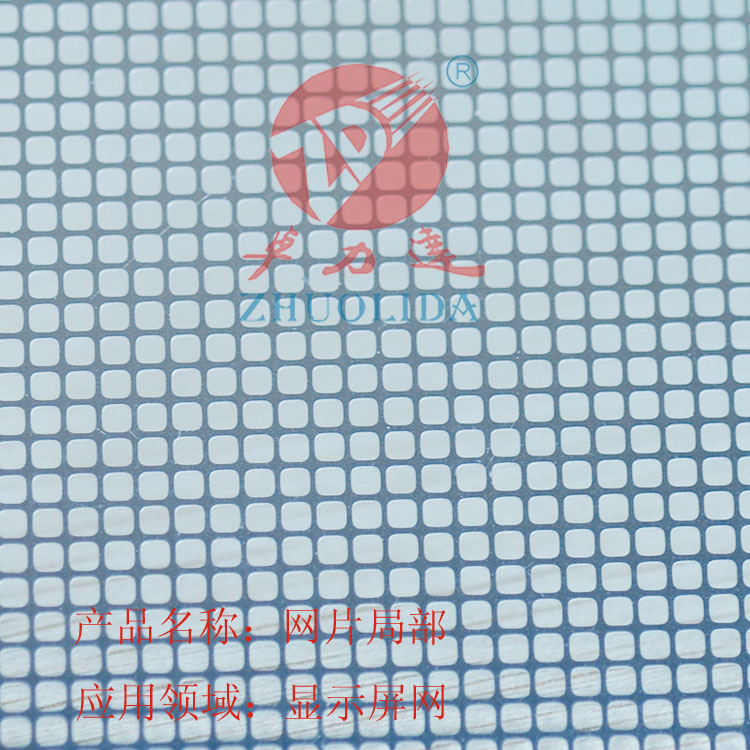

0.7mm網孔板
| 產品簡介： | 0.7mm網孔板主要用于機械配件，電子五金 |
- 咨詢熱線：0755-27088797 yuch@zldsmt.com 13620203959
產品詳細描述
|
產品名稱:
|
|
|
材料材質:
|
SUS304不銹鋼
|
|
材料厚度(公制):
|
0.05mm,0.08mm,0.1mm,0.15mm,0.2mm,0.25mm,0.3mm,0.4mm |
|
產品用途:
|
0.7mm網孔板 主要用于機械配件，電子五金
|
| 可做最大面積： | 500mm*600mm |
| 產品平面度： | 0.02mm以下 |
| 是否半刻： | 可半刻（依客戶需求） |
|
產品特點:
|
蝕刻加工線條均均，無毛剌，無缺口
|
|
產品價格:
|
以材料材質、厚度、精度要求、量產數量綜合核定
|
|
蝕刻加工能力:
|
使用卷對卷曝光機，可大批量生產
|
|
樣品提供:
|
付費打樣，樣品可在3天內完成
|
| 樣品價格： | 樣品價格一般以材料材質、厚度、精度要求綜合核定 |
|
批量生產時間:
|
正常一星期內
|
|
產品檢測:
|
二次元、影像儀
|
| 聯系熱線： | 0755-29914202 |
| 付款方式： | 月結（30天）或現金 |
|
產品蝕刻特點
|
|
|
一、低開模費,可以按設計人員的設計要求進行任意更改材質厚度，成本低
|
|
|
二、能實現0.7mm網孔板 的半刻，增加公司LOGO，實現品牌化生
|
|
|
三、極高的精密度,最高可達+/-0.01mm的精度，滿足不同產品的組裝要求
|
|
|
四、復雜外形產品同樣可以蝕刻，無需額外增加成本
|
|
|
五、沒有毛刺，壓點，產品不變形,不改變0.7mm網孔板 材料性質，不影響產品的功能
|
|
|
六、厚薄材料都可以一樣加工，滿足不同裝配組件的要求
|
|
|
七、幾乎所有金屬都能被蝕刻，對各種圖案設計無限制
|
|
|
八、制造各類機械加工所無法完成的金屬部件
|
|
網絡交易，誠信為王！
深圳市卓力達電子有限公司本著“專注創新，以質為根，專心服務，以客為尊”的理念和本著負責，公開的原則向您鄭重承諾：
1．貨期：配備樣品制作小組，在2-3個工作日內完，我司以強大的技術力量（高級研發工程師8人，工程師16人，技術員20人）和先進的生產設備（進口蝕刻機）來保證準時的0.7mm網孔板交貨期限。
2．交貨方式：一般依客戶要求進行或以紙箱加隔紙板以及墊紙板的方式進行，做到安全，簡潔，環保，24小時不間斷發貨（配備貨車5臺），如需快遞可在48小時內到達，于我司合作的快遞順豐快遞
3．售后服務：客人對我司0.7mm網孔板產品提出質量異議，公司會在接到客戶提出異議后12小時內作出處理意見，若需現場解決，將會派出專業技術人員及品質人員，并做到質量問題不解決服務人員不撤離，對每次客戶反饋的蝕刻產品質量問題及處理結果我司將予以存檔。
4．所有的0.7mm網孔板在出貨前均會經過生產巡檢、品質檢測、發貨抽檢相關人員的三次質檢，確保發貨到您手里的產品是合格產品
5.一般傳統的做法是采用沖壓或是激光的方式來制作，但是沖壓工藝難以解決毛刺和油污問題，而且加工精度難以保證。卓力達生產的0.7mm網孔板精度高，是采用化學蝕刻的方式制作，依材料的厚度，孔徑最小可以做到0.1mm，平面度保持在0.02mm以下，最小公差可做到+/-0.01mm。
片15局部(6).jpg)
片4(4).jpg)
6(3).jpg)
片組合14.jpg)
蝕刻加工的優勢對比：
|
工藝特點
|
化學蝕刻
|
激光切割
|
沖壓
|
線切割
|
水刀切割
|
電鑄
|
|
樣品制作
|
成本低
|
成本低
|
成本高
|
成本低
|
成本低
|
成本適中
|
|
材料種類
|
幾乎所有的金屬
|
幾乎所有的金屬
|
幾乎所有的金屬
|
碳鋼和大部分的金屬合金
|
幾乎所有的金屬
|
主要是鎳，銅，銀，金
|
|
金屬硬度
|
無限制
|
無限制
|
硬度太大，太小，容易碎的金屬都不可用
|
硬度需要慎重選擇
|
硬度需要慎重選擇
|
大約
200-670HV
|
|
刮花
|
無刮花
|
切割的邊緣有劃痕
|
切割的邊緣有劃痕
|
材料會發生扭曲、變形、結構改變
|
切割的邊緣會有少數劃痕
|
無明顯劃痕
|
|
毛刺
|
無毛刺
|
微細毛刺
|
局部有毛刺
|
細微毛刺
|
細微毛刺
|
無毛刺
|
|
設計改變的靈活度
|
快速、簡單、效率高
|
快速、簡單、效率高
|
非常耗時、成本高
|
快速、簡單、效率高
|
快速、簡單、效率高
|
快速、簡單、效率高
|
|
制程耗時
|
48小時
|
48小時
|
幾個周
|
48小時
|
48小時
|
48小時
|
|
材料厚度對公差的影響
|
+/-10%
|
+/-5%
|
+/-10%
|
+/-10%
|
+/-15%
|
+/-5%
|
如果您需要0.7mm網孔板請聯系我們
深圳市卓力達電子有限公司http://www.motoba.com.cn
地址：深圳市寶安區福永鎮新和村福園一路華發工業園A3棟
直線：0755-29914202/61500558
隗小姐：136 2020 3959 yw6@zldsmt.com
