產品詳細描述

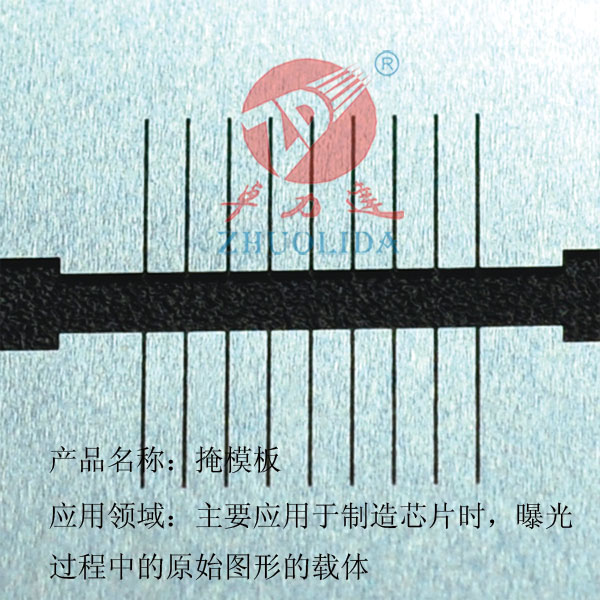

在薄膜、塑料或玻璃基體材料上制作各種功能圖形并精確定位，以便用于光致抗蝕劑涂層選擇性曝光的一種結構。在過去的十年，光學掩模版圖形的制作（PG）領域取得了顯著的進步。圖形可以方便地制作，用成象的方法或使一系列矩形圖形精確地定位到鉻片上。因為IC設計者設計的圖形通常是多邊型的，它們必須被分解成矩形，稱作“分割”數據。關系圖形產生器（OPG）的關鍵部件是光孔（或快門），和一個可移動的臺階。快門被安裝在可移動的頭上，它可以被旋轉以獲得需要的θ值，快門尺寸能夠控制產生特定H、W的矩形來制作圖形。用10×的鏡頭把矩形成像到一個鍍有鉻的玻璃圓片的光敏層上。用激光控制X－Y臺面精確地定位圓片。由臺面設置光孔所定義的矩形的中心坐標X和Y。光孔的尺寸可以控制在±7.5μm，導致掩模板上尺寸的±0.75μm的不確定性（縮小10倍后）。這是關鍵尺寸的控制。如果生產10×的掩模板，在硅片上產生±0.075的誤差。除孔的尺寸產生的錯誤外，還有掩模板和硅片加工時產生的錯誤。由于臺階受激光控制，所以X，Y的定位錯誤非常小。當仍然會導致定位錯誤。這樣的錯誤導致成品率的下降。
     OPG的成品率依賴于掩模板的復雜程度，數據分割程序的優化，和要求的定位精度。一個調制得很好的AZ1370機器在產生一個優化的圖形時，有每小時 10,000的曝光產率。一個復雜的VLSI電路有超過100,000的的矩形，要求10個多小時生產一個掩模板。在這個期間要求溫度的變化不能大于± 0.5F，這樣才不增加定位錯誤。光學掩模板的質量不能被確定，直到鉻顯影、刻蝕后。在那時的探傷就是10小時工作的檢驗。
     電子束圖形制作
     電子束曝光系統（EBES）起初由貝爾實驗室在1970年開發。用光柵掃描
得到圖形。光學掩模板制作商業化的說法是有意義的，而且在商業領域和掩模版
     光掩模版制作缺陷用傳播光檢查。在過去，這樣的檢查是由人工用顯微鏡來完成的。當掩模版變得越來越復雜的時候，這項工作由自動化工具完成，變得更迅速也更少有錯誤。這種系統能夠在全片上檢測缺陷的分布和尺寸。在光學透明襯底上，0.35μm的缺陷（例如針孔），用最先進的設計系統能夠95%地檢查出來。自動檢查系統能夠檢查出細小的缺陷。掩模版制造者通常把一個掩模版在自動系統中檢查若干遍，以保證所有的缺陷都能夠被檢查出來。市場上有許多種掩模版缺陷檢查系統出售，包括KLA、KLARIS和CIC。
     圖形從掩模版轉移到硅片之前最后一次檢查是用玻璃硅片，玻璃硅片上只有一些單元被曝光。一個掩模版自動檢查系統在幾分鐘內使掩模版合格。這些玻璃硅片是硅片的復制品，通常有76、100、125、和150mm尺寸的，它的表面涂有一層鋁膜。
     修復掩模版上的缺陷
     掩模版上的致命缺陷顯然是不希望的，有可能因為掩模版上有一個缺陷而使整個掩模版沒用。所以修復這些缺陷顯得非常有必要。已經開發出一些掩模版修復方法。用激光修補不透明的掩模版已經使用若干年了（即把不需要的鉻沾污去除）。一個聚焦的激光束僅僅能蒸發掉一些不需要的材料。激光蒸發可能對玻璃襯底產生潛在的破壞。大的鉻沾污可能需要若干激光脈沖一去除它們，如果產生激光灼傷，將導致具有復制能力的缺陷。
     保護膜
     雖然在投影復印系統中掩模版的制造無缺陷（即在需要時采用修補技術），而且光掩模版和硅片接觸時不產生破壞，但在傳遞過程中仍然可能導致掩模版缺陷。對于 1μm的分辨率，大得能夠引起缺陷的微粒仍然難以檢測和去除。所有在投影復印工藝中，用以保護掩模版不致缺陷的方法仍然迫切需要。一種有效的方法是應用保護膜。

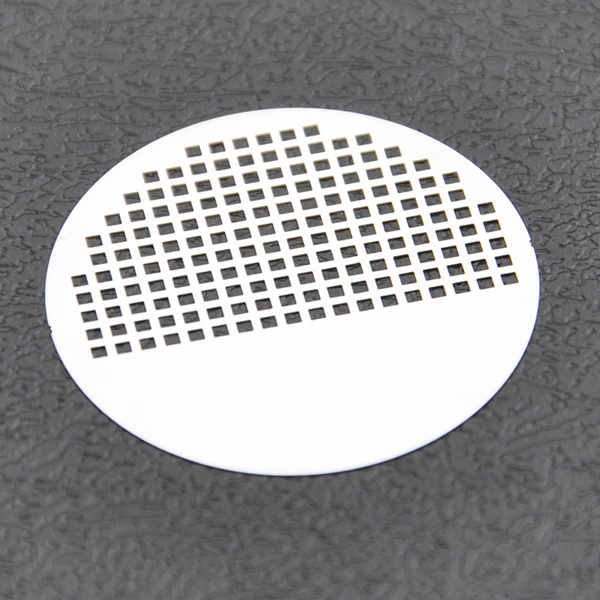

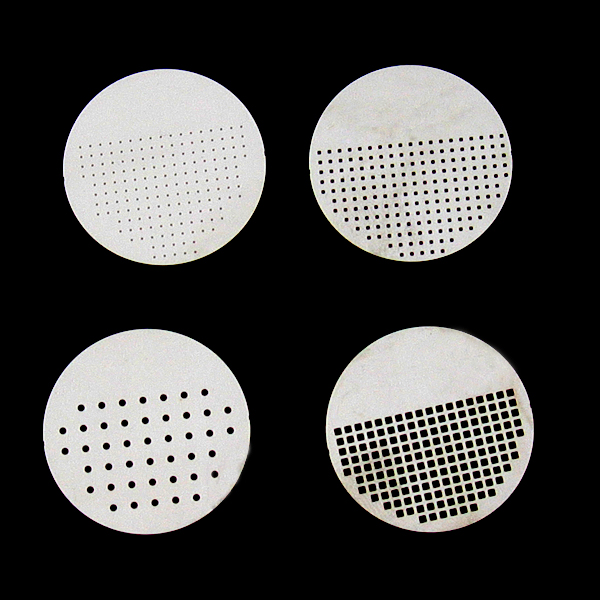

一、用途及特點：對高精密的裝配要求用沖壓的工藝無法達到這樣的要求，卓力達生產的防蟲網精度高，采用的是化學蝕刻的工藝制作，蝕刻工藝解決了工業生產中對高精密零部件的要求，這種先進工藝制做的防蟲網，最小孔徑可以達到0.1mm，并且孔壁垂直，沒有任何毛刺；平面度保持在0.02mm以下，最小公差可做到+/-0.01mm。
     二、生產能力：針對光學掩模板樣品，卓力達配備有專業的樣品制作小組，一般樣品在2-3個工作日內完；針對煙感器防蟲網批量產品我司以強大的技術力量（高級研發工程師8人，工程師16人，技術員20人）和先進以及高效的生產設備（進口卷對卷曝光機/卷對卷涂布線/進口蝕刻機）和專業的生產以及管理團隊來保證產品的產能和質量
   三、交貨方式：以安全，美觀，環保的卓力達統一紙箱捆包，國內快遞巨頭順豐速運24小時不間斷發貨，國內快遞可在24小時內到達。

   四、質量保證以及售后服務承諾：所有光學掩模板產品在出貨前均會經過嚴格專業的品質檢驗，確保發貨到您手里的產品是合格產品。若客戶對我司的產品提出質量異議，公司會在4小時內作出處理意見，若需現場解決，我司將派出專業技術人員及品質人員解決，不解決問題人員不撤離，對每次客戶的質量問題及處理結果予以存檔，以做培訓和案例分析。

問：你們的蝕刻光學掩模板工藝成熟么？能批量化大規模生產么？同行為什么價格會更具優勢？
答：YES，YES，我們是具有十多年蝕刻加工經驗，有專業化的蝕刻技術團隊。卓力達是加入PCMI蝕刻行業協會的公司之一，能隨時接收協會的技術指導，工藝成熟。進口蝕刻生產線，大批量規模化生產，蝕刻自動化，避免更多人員操作，相對于同行，我們價格競爭力高。

問：和日本，美國蝕刻加工相比，你們為什么賣得更便宜？
答：國內的優勢在于轉變快，外加上人工，材料等成本相對于日本，歐美，我們更具優勢。但是，我們并不是坐擁優勢謀取暴利，而是將這部分省去的費用直接回饋給廣大的客戶，讓每一個客戶買到價廉物美的產品，真正做到為客戶著想。

10多年的蝕刻經驗，完善的售后服務。
用心服務，一要“真心”、“誠心”，即服務要從心靈溝通開始。只有用真心、用真誠去傳情達意，才能使彼此的交流更為順暢、更為高效、更為精彩。每一次心靈的交流和理解，都將打破心與心之間的隔閡，縮短心與心之間的距離，為下一步更高境界的心靈之旅做好鋪墊。服務從心靈的溝通開始，是卓力達人對每一位客戶的誠摯承諾。
用心服務，二要“傾心”、“熱心”，即傾注全部心血和精力全心全意為用戶服務，實心實意替用戶著想。傾心、熱心服務，要求我們必須變被動、生硬服務為主動、微笑服務，使“我對用戶微笑”的同時，“用戶也對我微笑”；心為用戶所用，情為用戶所系；急用戶之所急，想用戶之所想；想于用戶未想之先，做于用戶未做之前。
用心服務，三要“細心”、“耐心”，即細微處見真情，長期堅持見功夫。優質服務就是要從小事做起，從點滴做起，“勿以善小而不為”。細致入微，把一切細小的方面和環節都想到、做到；不厭其煩，耐心做到用戶滿意為止。這樣，我們的服務就會盡善盡美，就不難與用戶建立起牢不可破、長期共榮的相互關系，從而引導需求，滿足需求。

公司設立在深圳特區，建筑面積6000多平方米，擁用現代化廠房以及生產和實驗、檢測設備。關鍵設備包括：進口蝕刻生產線，恒溫恒濕無塵操作間，曝光機，顯影機，二次元測量儀，自動脫膜生產線等。
卓力達所有光學掩模板產品出廠均經過生產巡檢，品質檢測，出庫核實，層層把關，品質值得信賴！

深圳市卓力達電子有限公司 http://www.motoba.com.cn
地址：深圳市寶安區福永鎮新和村福園一路華發工業園A3棟
電話：0755-61500333直線：0755-29914202/61500558
隗（yu）小姐：136 2020 3959    yw6@zldsmt.com
